互联网+岩土工程设计切入点分析之一

岩土工程设计图纸生产自动化

1、互联网+岩土工程设计切入点在哪里

1.1岩土工程设计的概念及范围

定义:在岩土工程勘察活动完成后,根据甲方的施工要求以及场地的地质、环境特征和岩土工程条件,所进行的桩基工程,地基工程,边坡工程,基坑工程等岩土工程施工范畴的方案设计与施工图设计。

岩土工程设计的范围:

1)桩基工程:包含桩的设计,包括桩的类型、选型与布置;单桩群桩承载力计算、沉降计算、配筋、施工以及桩检测与验收等。

2)地基工程:运用各种地基处理技术进行地基方案设计,包括换填垫层法、预压法、振冲法、砂石桩法、强夯法和强夯置换法、深层搅拌法、高压喷射注浆法、锚杆静压桩托换法等。

3)边坡工程:包含边坡设计与防护,路坡设计,水利堤防设计,土石坝设计等。

4)基坑工程:包含基坑工程、地下工程、地下水控制。包括挡土、支护、岩土体应力、应变原位测试、集水明排、截水与回灌等。

5)其他:包括隧道及地下工程、地震工程、爆破工程。

1.2岩土工程设计的产品是什么?

对于业主来说就是:(1)方案;(2)施工图。

1.3岩土工程设计方案和图纸生产的痛点在哪里?

痛点1:设计费用呈逐渐下降的趋势

初期岩土工程设计收费主要参照2002版收费标准所收取 ,它也基本满足设计院的运营与利润要求。经过这十几年的发展,当今的物价、房价与2002年相比涨幅高得无法比较,甚至不在一个数量级,但是现在的岩土工程设计费用并未增加,反而在不断地减少。目前比较常见的设计费用基本是在2002版收费标准的基础上打折(1-5折),比较让岩土设计从业者痛心。

某设计人员的各版本图纸文件

痛点2:方案、施工图纸出图慢

目前比较常见的岩土工程设计基本上是结构计算和出图分工合作。图纸生产受结构计算和、案选择影响较大。需要时时进行修改图纸。对于施工单位的设计人员来讲甚至往往在投标前最后一天,方案图纸才能确定,出图压力巨大,加班熬夜都是业界常态。对于设计院的设计人员,往往受甲方业主的影响比较大,方案变更的可能性很大,往往完成的图纸需要修改若干遍。

2岩土工程设计的出路在哪里?

2.1最低的设计费中标的行业规则

在我国,大部分岩土工程设计单位竞争靠的不是服务和产品,而是最低的设计费。每家岩土设计单位都希望通过降价来获得更大的市场和更多的业主,这势必导致勘察设计院利润不断降低,但是这种趋势短期不会发生改变。

2.2岩土工程设计自身的规律性

岩土工程设计有其自身的规律性,这也就决定了岩土工程图纸的相似性。比方说(1)相近地质条件的基坑,支护方案一般也大同小异。(2)铁路隧道和公路隧道的设计直接就是工程类比法进行设计的,大体上几级围岩对应相应围岩等级的施工图纸(当然有例外情况,具体参见相应的设计规范)。这个已经是国家和行业规范明文规定的。

2.3出路:岩土工程设计图纸生产自动化

抓住岩土工程规律性实现岩土工程设计图纸生产自动化是岩土工程设计行业的发展前景和趋势。核心就是输入参数快速成图。缩短图生产时间。

例如:土钉墙设计剖面图,即使是如下图的简单土钉墙,熟练的设计人员绘图也会在1小时以上。在自动化出图软件方面只要输入参数,点击出图,基本上所见即所得即可完成图纸绘制。

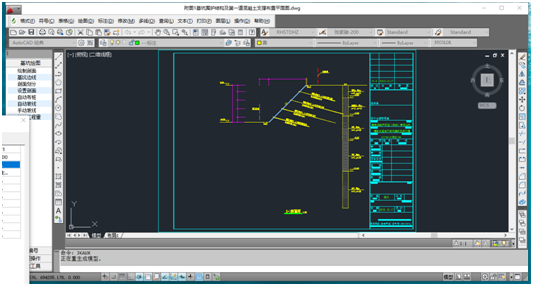

边坡自动绘图软件窗体操作界面

1秒内生成的图纸(参数输入完毕后的)





(以上仅为本人粗浅的认识,不尽合理,请不要对号入座,仅当娱乐。)
